普段は見れない、
なんかスゴイ会社の
バーチャル工場見学へ

なんかスゴイ会社
北村鉄工所の全体像

STEP 1

すべてはここから始まる
スゴイ超ハイテク ブランク工程


素材のスチールプレートから製品の原型となるブランク材を切断していく工程です。3DCADでプログラミングされたパーツのデータを使い、最新のハイテク加工機で正確かつハイスピードに切断されていきます。
KITAMURAでは2台のレーザーマシンと1台のパンチファイバーレーザー複合機を有し、加工速度は最速で1.3m/秒、精度は±0.07mmという超精密な切断を実現しています。

この工程で活躍する
スゴイ設備

img img img

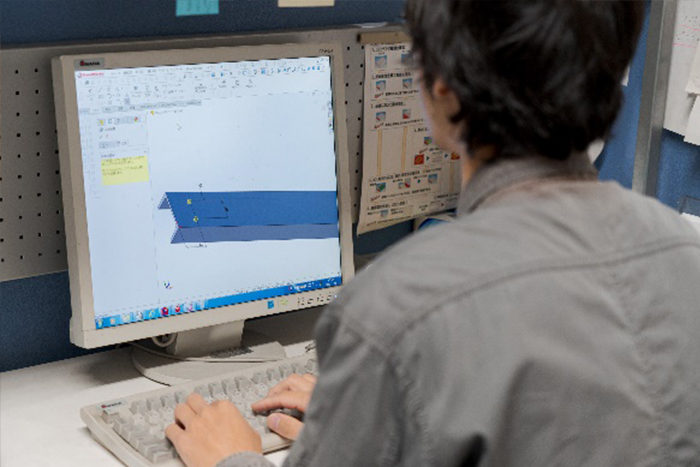

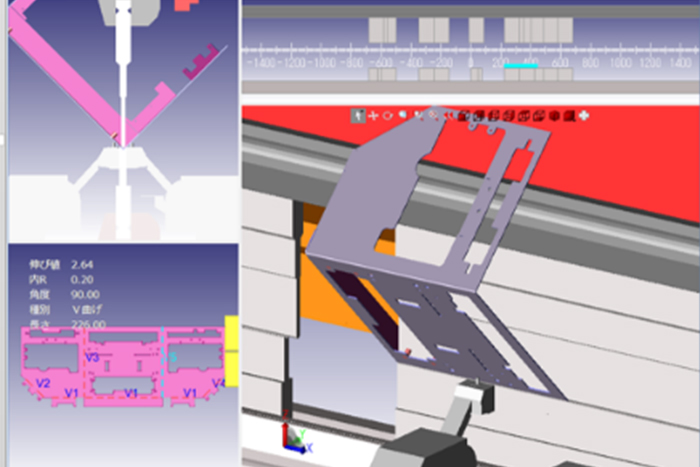

3次元CAD/CAMシステム

お客様からご依頼いただいた図面やCADデータを元に、手際良くプログラムを組んでいきます。ここで作成される加工データは、加工機とオンラインで繋いであり、オペレータの入力ミスによる不良品を削減しています。
お客様から提供いただく3DCADデータを弊社の自動プログラミングソフトにインポートすることで、より設計通りになり、また納期の短縮も可能です。

メーカー・機種 [アマダ]
自動プログラミングソフト AP-100 3台
SheetWorks for Unfold/Dr.ABE_Tube 1台
VPSS 3i 1台

[Solidworks]
3次元設計CAD SolidWorks 4台

[Autocad]
2次元設計CAD Autocad 1台
img img

ファイバーレーザー複合機

全自動材料供給サイクルローダーを装備し夜間無人運転に対応。ファイバーレーザーと成型・タップ加工も可能なパンチング加工で、全工程が完結できるハイブリッドマシンです。

メーカー・機種 [アマダ]
LC2515C1AJ+ASR3015N
マシン仕様 レーザー方式:定格2kwファイバーレーザー
加工範囲(mm):最大3,050×1,525
プレス能力:200kN
加工精度:±0.07mm
適応板厚:SS400 t6.0、SUS t3.0、AL t4.0

炭酸ガスレーザーマシン

4kwハイパワーのCO2レーザーで、ステンレス材t12mmまで精度良く加工が可能。三爪チャックを装備し、最大径220mmまでのパイプ形状をレーザー加工することができます。

メーカー・機種 [アマダ]
FO-2412NT
マシン仕様 レーザー方式:定格4kw炭酸ガスレーザー
加工範囲(mm):最大2,500×1,270×200
適応板厚:SS400 t16、SUS t10、型鋼対応 丸パイプ最大径φ220
img img

炭酸ガスレーザーマシン

丸パイプはもちろんのこと、角管やL型鋼、C型鋼などの鋼材もレーザー切断で加工可能なオールラウンドマシン。フレームなど製罐品の高品質を実現しています。

メーカー・機種 [アマダ]
FOMⅡRI3015
マシン仕様 レーザー方式:定格4kw炭酸ガスレーザー
加工範囲(mm):最大3,070×1,550×200
適応板厚:SS400 t16、SUS t10
型鋼対応:丸パイプ・角パイプ・アングル・チャンネル他
STEP 2

選び抜いた設備で
スゴイ 段取りレスの曲げ・処理工程


ブランク工程で切り出されたシート状の材料のバリ取りを丁寧に行い、ベンディングマシンで曲げて立体形状にしていきます。多品種少量生産は金型交換の段取りが多く、大変手間のかかる工程です。その点、KITAMURAではロボットが金型を素早く段取り替えします。作業者にとっても優しいマシンたちが活躍しています。

この工程で活躍する
スゴイ設備

img img

金型自動交換装置付き
ベンディングマシン

金型自動交換ロボットを搭載し、加工段取りを極限まで軽減した実力派のハイテクマシン。曲げ段取り自動化により曲げミスゼロを実現します。

メーカー・機種 [アマダ]
HRB-1003ATC
100t×3,050mm

動画で見る[HRB-1003ATC]

曲げ・処理工程で
スゴイ設備


全自動バリ取りマシン

省スペースで高品位エッジバリの加工に適したR面取り仕上げマシン。作業者の怪我に繋がる加工バリを丁寧かつ迅速にR仕上げする二次加工マシンです。

メーカー・機種 [オーセンテック]
AuDeBu600
W600

動画で見る[AuDeBu600]


ベンディングマシン

ベテランマシンたちもバリバリの現役で活躍しています。自動では製造できない製品も沢山あるんです。

メーカー・機種 [オーセンテック]
RG-35・RG-100・HDS8025NT
35t~100t
STEP 3

最後まで手が抜けない
スゴイ KITAMURAの溶接技術


KITAMURAの歴史は、溶接と共に刻まれてきました。弊社のコア技術と言っても過言ではないYOUSETSU。ただ接着するだけではありません。
KITAMURAのリーク検査装置を支えるコア技術は真空気密溶接。半導体製造装置や真空炉など数々の気密溶接をこなしてきたからこそ胸を張れるこの技術には、たくさんの経験と知識とテクノロジーが詰まっています。
完成後はヘリウムガスで漏れ検査を行う徹底ぶり。お客様に安心して使用していただけるよう常に技術向上に努めています。

溶接工程で活躍する
スゴイ設備

img img

TIG溶接機・半自動溶接機

KITAMURAではとことん手溶接にこだわっています。溶接機はTIG溶接やレーザー溶接など、厳選した機器を使用。職人魂の乗ったモノづくりは、人の手で機械の性能を引出します。

メーカー・機種 [DAIHEN・Panasonic]
TIG溶接機:12台
炭酸ガス半自動溶接機:5台
img img

ファイバーレーザー溶接機

エネルギー効率の非常に高いレーザー発振器で出力と熱量を的確にコントロールし、常に適切な溶接でファイバー特有のなめらかなビードを形成します。板厚1mm以下の薄板鋼板でも歪みを減らした綺麗な外観で製品の仕上がりを引き立てます。

メーカー・機種 [アマダ]
FLW600MT
出力600W
なんかすごい事例

その他のスゴイ設備たち

なんかスゴイ会社、
北村鉄工所には厳選した設備たちが
お客様のご要望を実現するために待機しています。

  • img

    立型マシニングセンタ

    高性能なCNCを搭載し、3Dモデリングによる正確なプログラミングと高精度マシニングセンタで加工されたグレードの高い製品を、よりスピーディに提供いたします。

    MAZAK VCN430A

    マシン仕様 移動量:X軸 560mm、Y軸 430mm、Z軸 510mm
    動画URL https://youtu.be/m8pWo9O811g
  • img

    画像寸法測定器

    テーブルに製品を置くだけで素早く正確に対象物を測定します。汎用計測器では測定しにくい部分もμ単位で計測します。

    KEYENCE IM-7000

    マシン仕様 測定範囲(mm):200×200
    測定精度:±2μm
  • img

    3次元測定器

    ハンディプローブとカメラによる高精度3次元測定器です。より大型の製品にはワイドエリア対応のWM3000にて測定が可能です。

    KEYENCE XM-T1200・WM3000

  • img

    ヘリウムリークデテクター

    KITAMURAで製造する真空機器、部品はすべてヘリウムリークデテクターにてリーク検査を行っています。お客様が安心してご使用になれるよう、高性能な設備を使って検査体制を整えています。

    ULVAC HELIOT710

    マシン仕様 最小可検リーク量:
    真空法:0.1×10-12Pa・m2/sec
    スニファ法:0.1×10-8Pa・m2/sec
